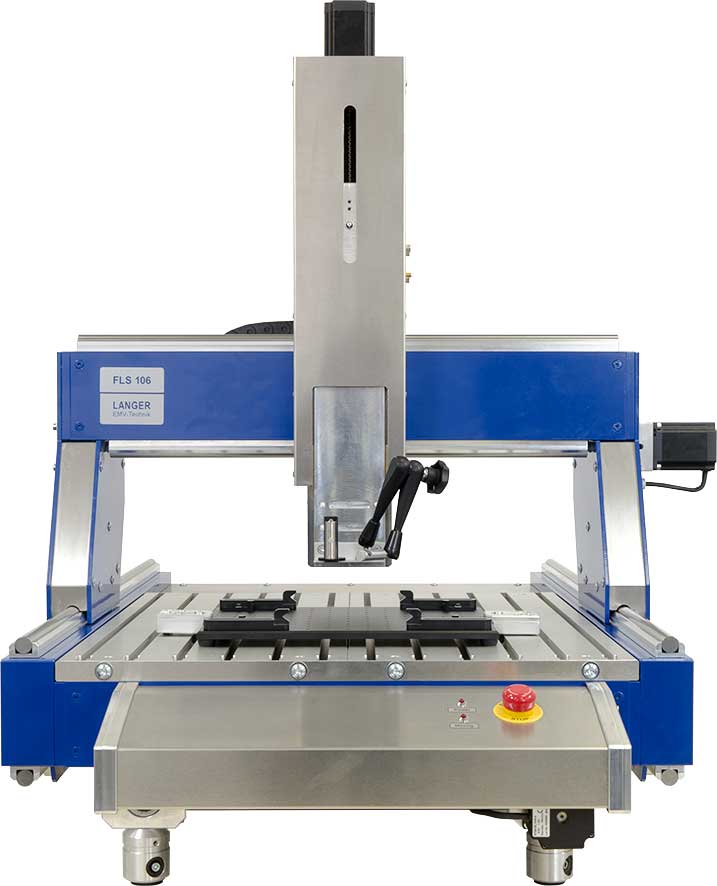

Der Langer-Scanner FLS 106 PCB ist ein 3-Achsen-Positioniersystem. Es können Nahfeldsonden für Messungen von Magnet- oder E-Feldern bis 20 GHz und H-Feldquellen zur Beaufschlagung eines Prüflings mit Pulsfeldern bis 200 mT genutzt werden. Die Nahfeldsonden oder Feldquellen können über der Baugruppe entlang der drei Achsen positioniert werden. Die optische Positionskontrolle über dem Messobjekt geschieht mit Hilfe einer digitalen Mikroskopkamera. Der mitgelieferte Kollisionsschutz stoppt die senkrechte Fahrt bei Berührung des Prüflings.

Die Kombination des Scanners mit den Nahfeldsonden der Familien SX bis LF ermöglichen Messungen im Frequenzbereich von 100 kHz bis 20 GHz.
Der FLS 106 PCB Scanner wird über PC mit Hilfe der Software ChipScan-Scanner gesteuert. Diese Software ermöglicht gleichzeitig das Auslesen der Messdaten aus dem Spektrumanalysator, die graphische Darstellung (2D oder 3D), die Speicherung und Ausgabe (CSV–Datei) der Messdaten.
Der Scanner FLS 106 PCB ist mit der Dreheinheit zu einem 4-Achsen-Positioniersystem aufrüstbar.

Lieferumfang

• 1xFLS 106 PCB, 3-Achsen Positioniersystem
• 1xCS-Scanner, Software ChipScan-Scanner / USB
• 1xUH DUT set, Universalhalter für Langer scanner
• 1xSH 01, Sondenhalterung für Langer Scanner
• 1xDM-CAM, Digitale Mikroskopkamera
• 1x FLS 106 PCB acc, Zubehör
• 1x FLS 106 m, Benutzerhandbuch FLS 106 Set

Empfohlene Produkte

• SX1 set, Nahfeldsonden 1 GHz bis 10 GHz
• XF Product family, Nahfeldsonden 30 MHz bis 6 GHz
• RF Product family, Nahfeldsonden 30 MHz bis 3 GHz
• LF Product family, Nahfeldsonden 100 kHz bis 50 MHz
• PA 203 SMA, Vorverstärker 100 kHz bis 3 GHz
• PA 303 SMA, Vorverstärker 100 kHz bis 3 GHz
• PA 306 SMA, Vorverstärker 100 kHz bis 6 GHz

Technische Parameter

Versorgung 110 V / 230 V

Schnittstelle USB Achsen x, y, z; α

Max. Verfahrweg (400 x 600 x 120) mm

Min. Verfahrweg (20 x 20 x 20) µm

Verfahrgeschwindigkeit (20 x 25 x 10) mm/s

Gewicht 75 kg

Maße (L x B x H) (1030 x 775 x 900) mm
